Tlaková zkouška

Vytvoření klonu úlohy do menu

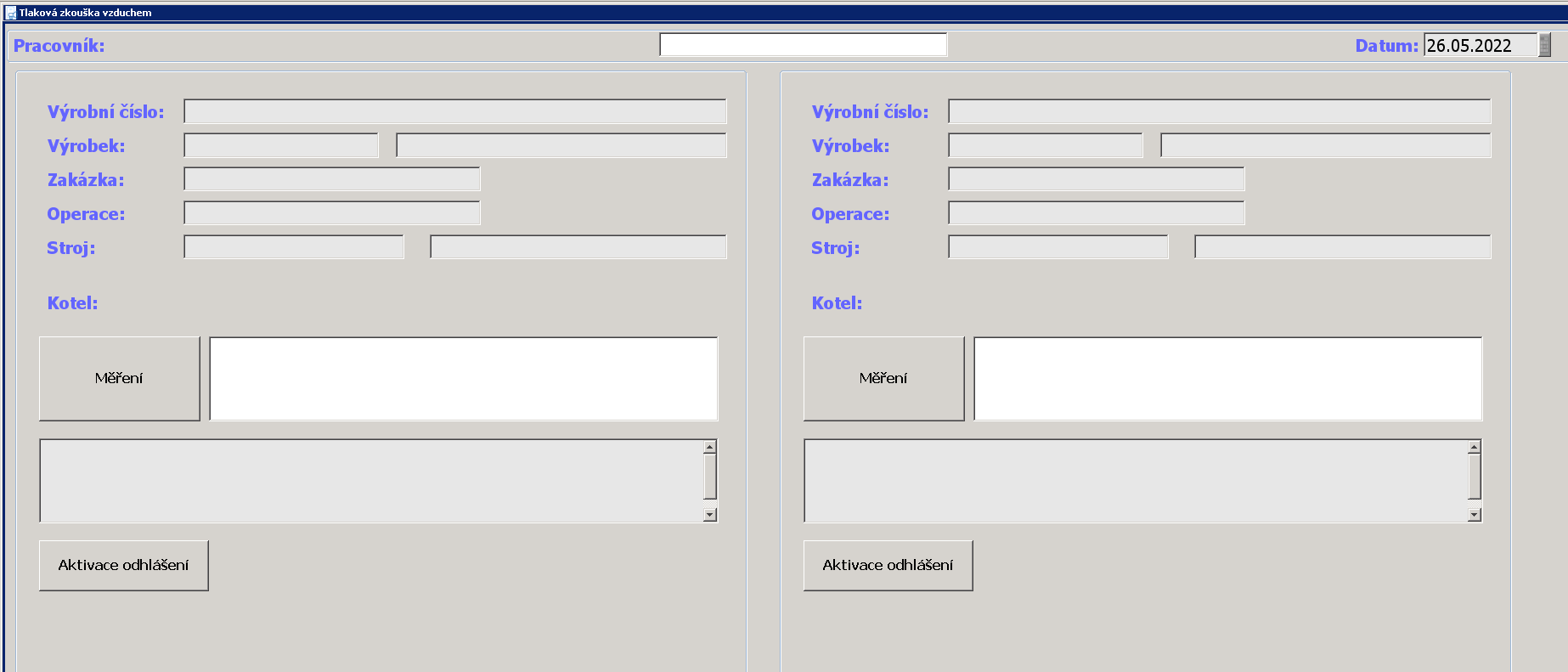

Program pro tlakové zkoušky nádob. Na jednom pracovišti je možné provádět jedním pracovníkem až dvě zkoušky současně. Proto je obrazovka rozdělena na dvě stejné části. V horní části je jedno načítací pole, do kterého se snímají údaje o pracovníkovi, výrobním čísle a předchozí zkoušce výrobního čísla. Každý kód údaj má svůj prefix.

• PRA; - očekává se osobní číslo. Kódy pracovníků budou vytištěny na osobních kartičkách popřípadě hromadně na jednom listu. Pracovník musí mít zaveden alespoň jeden PPV označen defaultní
• VC1;VC2; - očekává se vstup výrobního čísla uCis - Integer
• KO1;KO2; - očekává se vstup nádoby - Integer
• ME1;ME2; - pro samostatné testování IOControlleru (Pozor je potřeba zadat nějaký znak za středník, např. ME1;1)
• ST1;ST2; - simuluje stisk tlačítka Měření1 Měření2 včetně kontrol
• HL1;HL2; - simuluje stisk tlačítka Hlášení1 Hlášení2 včetně kontrol
• LR ; - long row - pro testování dlouhé sekvence např. LR; PRA;1:VC1;70000071:KO1;K1007:KO1;K1008:VC2;70000071:KO2;K1007:KO2;K1008:

Prefixy u snímání výrobního čísla budou generovat programovatelné čtečky čárových kódů. Tzn. čtečka nalevo bude generovat VC1; Čtečka napravo VC2; K práci se bude využívat čtečka COGNEX DBM8700-BT. Její konfiguraci naleznete zde U snímání osobního čísla budou součástí kódu, přičemž typ kódu bude jiný.

Obrazovka bude dotyková a stiskem tlačítek Kontrola a Aktivace odhlášení se provedou příslušné akce.

K nastavení programu slouží sada přepínačů.

• LV_SFVyrobniCisloHlas_Pocet
  • Počet současně zpracovávaných výrobních čísel

  • Definuje, počet současně zpracovávaných výrobních čísel na daném pracovišti
    • „1“ „1 výrobní číslo“ (Na pracovišti je zpracováváno 1 výrobní číslo)
    • „2“ „2 výrobní čísla“ (Na pracovišti mohou být zpracovávána 2 výrobní čísla současně)
• LV_SFVyrobniCisloHlas_KontrolaStroj
  • Kontrola plánovaného stroje

  • Definuje, zda se při odhlášení výrobního čísla bude kontrolovat plánovaný stroj operace s definovaným strojem pro dané pracoviště
    • „A“ „Prováděna“ (Provádí se kontrola, zda plánovaný stroj operace odpovídá definovanému stroji pro dané pracoviště)
    • „N“ „Neprováděna“ (Kontrola na definovaný stroj se neprovádí)
• LV_SFVyrobniCisloHlas_Stroj
  • Číslo stroje pro kontrolu hlášení

    • Definuje číslo stroje pro kontrolu hlášené operace – pokud je operace určena pro jiný stroj nepůjde odhlášení provést.
• LV_SFVyrobniCisloHlas_Parovani
  • Aktivace párování s výrobními čísly komponent

  • Definuje, zda je aktivováno párování s výrobními čísly komponent
    • „A“ „Aktivováno“ (Pro odhlášení je aktivováno párování s výrobními čísly komponent)
    • „N“ „Neaktivováno“ (Párování s výrobními čísly komponent není aktivováno)
• LV_SFVyrobniCisloHlas_ParovaniTyp
  • Typ párovaného záznamu zkoušek výrobního čísla

    • Definuje, typ párovaného záznamu pro výrobní číslo zkouška
      • „A“ „Vzduchem“ (Párování se záznamem zkoušky výrobního čísla pro typ vzduch)
      • „W“ „Vodou“ (Párování se záznamem zkoušky výrobního čísla pro typ voda)
      • „E“ „Elektro“ (Párování se záznamem zkoušky výrobního čísla pro typ elektro)
• LV_SFVyrobniCisloHlas_ParovaniZakKusMakro
  • Kód (=název) makra pro výběr pozic zakázkového kusovníku pro párování

  • Definuje kód makra pro výběr pozic zakázkového kusovníku pro párování. Implementace makra je
    • distribuční hodnota a makro je SFVyrobniCisloHlas_ParovaniZakKus (bude pracovat s CZakKus).
    • Implementace makra SFVyrobniCisloHlas_ParovaniZakKus pracuje s entitami zakázkový ksuovník CZakKus (UA)
    • Pokud je makro definováno, pak pro pozice zakázkového kusovníku vrací
      • true – vstup do párování
      • false – nevstupuje do párování.
    • Dle vstupujících komponent a jejich normy na kus se zjistí potřebný počet kusů pro párování
• LV_SFVyrobniCisloHlas_Mereni1
  • Aktivace měření pro pozici 1 - komunikace s IOControllerem

    • Měření a pozici 1 - komunikace s IOController xxx|yyy.yyy.yyy.yyy:yyyy
      • x - doba čekání na odpověď zařízení v sec
      • y - IP adresa zařízení
      • z - délka impulsuv ms
• LV_SFVyrobniCisloHlas_Mereni2
  • Aktivace měření pro pozici 2 - komunikace s IOControllerem

    • Měření a pozici 2 - komunikace s IOController xxx|yyy.yyy.yyy.yyy:yyyy
      • x - doba čekání na odpověď zařízení v sec
      • y - IP adresa zařízení
      • z - délka impulsuv ms
• LV_SFVyrobniCisloHlas_MereniAuto
  • Automatická aktivace měření

  • Aktivuje automatickou aktivaci měření – pokud je zadán požadovaný počet párovaných výrobních čísel, pak při aktivaci tohoto přepínače bude měření aktivováno automaticky
    • „A“ „Aktivováno“ (Měření je aktivováno automaticky po zadání příslušného počtu párovaných výrobních čísel)
    • „N“ „Neaktivováno“ (Automatické měření není aktivováno)
• LV_SFVyrobniCisloHlas_HlaseniAuto
  • Automatická aktivace hlášení

  • Aktivuje automatickou aktivaci odhlášení operace – pokud proběhlo měření testerem OK, provede se automaticky odhlášení.
    • „A“ „Aktivováno“ (Odhlášení je aktivováno automaticky, pokud proběhlo měření testerem OK nebo pokud počet nádob je nula.)
    • „N“ „Neaktivováno“ (Automatické hlášení není aktivováno, tzn. je nutno spustit ručně)
    • „Z“ „Zakázáno“ (Tlačítko hlášení se ani nezobrazí a po ukončení měření bude formulář vyčištěn a bude možné začít načítat nové výrobní číslo)
• LV_SFVyrobniCisloHlas_OperaceCyklus
  • Vazba číslo operace – životní cyklus

  • Definuje vazbu mezi číslem operace a životním cyklem. Zadání x krát dvojice oooo;cc, jednolivé dvojice odděleny |
  • Distribuční hodnota je 10;30|20;31|30;32|40;33|50;34|60;35|70;36|80;37|90;38|100;39|
• LV_SFVyrobniCisloHlas_PotlaceniTesterMakro
  • Makro pro možnost potlačení tlakové zkoušky. Pokud vrátí true, tak je potlačena tlaková zkouška a tlačítko Měření bude nesenzitivní.
  • POZOR!, pokud makro neexistuje, tak se vrací default true a tedy tlačítko Měření je nedostupné)
• LV_SFVyrobniCisloHlas_UlohaTesterCommunicator
  • Jméno klonu TesterCommunicator - možnost nastavení chování pro více pracovišť.
  • Klon se vytvoří v úloze Řízené objekty. Záložka podřízené objekty.
  • Příklad linka L2 bude pracovat v režimu, kdy nečeká na připravenost testeru nastavení přepínačů LC_TesterCommunicatorInputPracoviste01_TS a LC_TesterCommunicatorInputPracoviste02_TS bude 0:1
  • Založit.
    • Typ objektu: Úloha.
    • Název: TesterCommunicatorL2
    • zatrhnout firemní objekt
    • Zapsat.

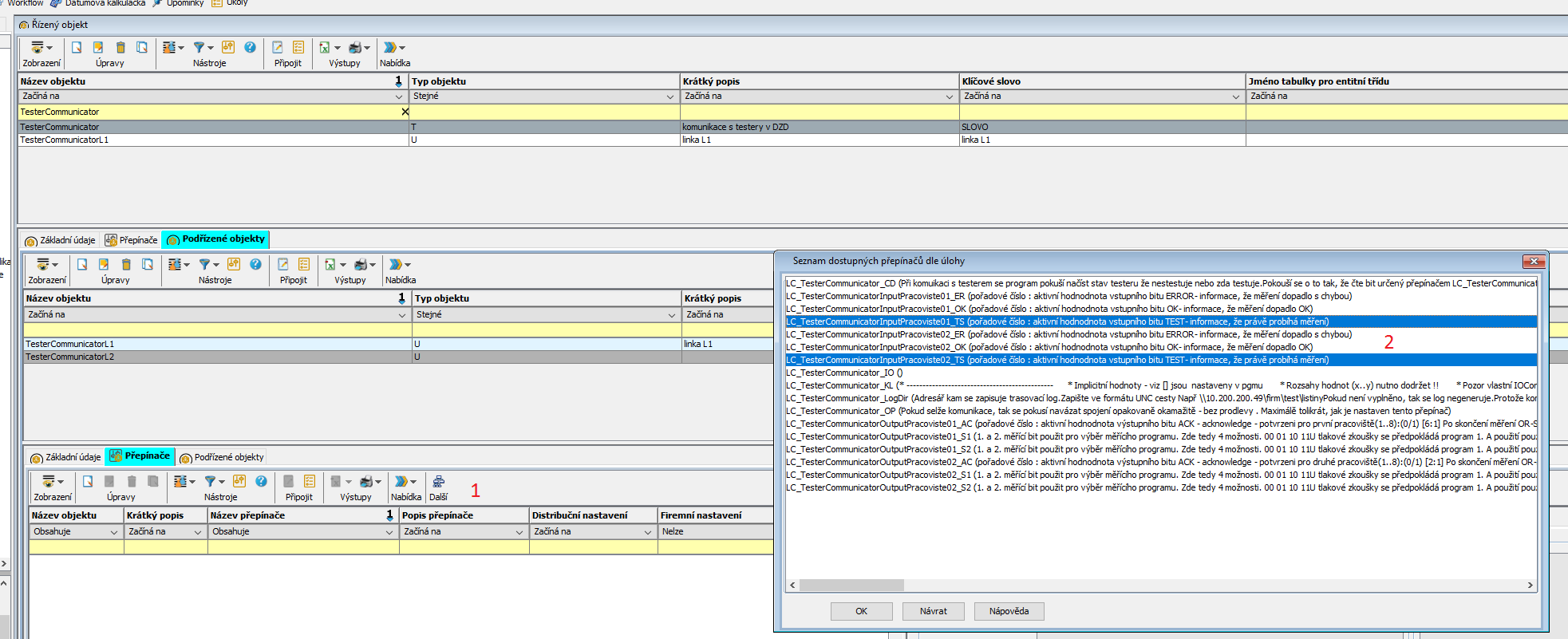

    • Nyní potřebujeme odlišit přepínače LC_TesterCommunicatorInputPracoviste01_TS a LC_TesterCommunicatorInputPracoviste02_TS
      • Klikněte na ikonu Další
    • Klikněte na Firemní a založit. Nabídne se distribuční hodnota a přepište na 0:1
